T-Max Seilwinden und Bergezubehör

T-MAX ATW Pro Series 2.jpg

ATV-Seilwinden

T-MAX ATW Pro Series 2500 / 3500

Kompakte ATV-Seilwinde mit StaHl- oder Dyneema-Kunststoffseil

Die beiden ATV- und Quad-Seilwinden 2500 und 3500 der ATW Pro Series sind zwar die kleinsten Seilwinden von T-MAX, aber trotzdem leistungsstark und mit modernster Technik. Sie sind eine vollständige Eigenentwicklung von T-MAX und nicht, wie in diesem Marktsegment oft üblich, Fremdprodukte.

Die Winden sind mit Stahlseil und Rollenseilfenster oder mit einem hochwertigen Dyneema®-Kunststoffseil und Aluminium-Seilfenster lieferbar. Die Bedienung erfolgt über Kabelfernbedienung, die dank mitgelieferter Halterung einfach am Lenker befestigt werden kann. Optional kann eine komfortable Funkfernbedienung nachgerüstet werden.

Im Gegensatz zu den "großen" Winden werden diese Winden von einem kompakten und leistungsstarken permanenterregtem Gleichstrommotor angetrieben. Das heißt, das Stator-Magnetfeldwird durch Permanentmagnete erzeugt. Das hat den Vorteil, dass für die Erzeugung des Magnetfeldes keine elektrische Energie benötigt wird. Gerade bei kleinen Quads mit nicht so leistungsstarken Lichtmaschinen und kleiner Batterie ist dies sehr vorteilhaft. Oft werden Permanentmagnetmotoren als einfach oder billig abgewertet, aber gerade bei Motoren mit geringer Leistung sind sie den Reihenschlussmotoren (Series Wound) im Wirkungsgrad überlegen und zudem in der Bauform kleiner.

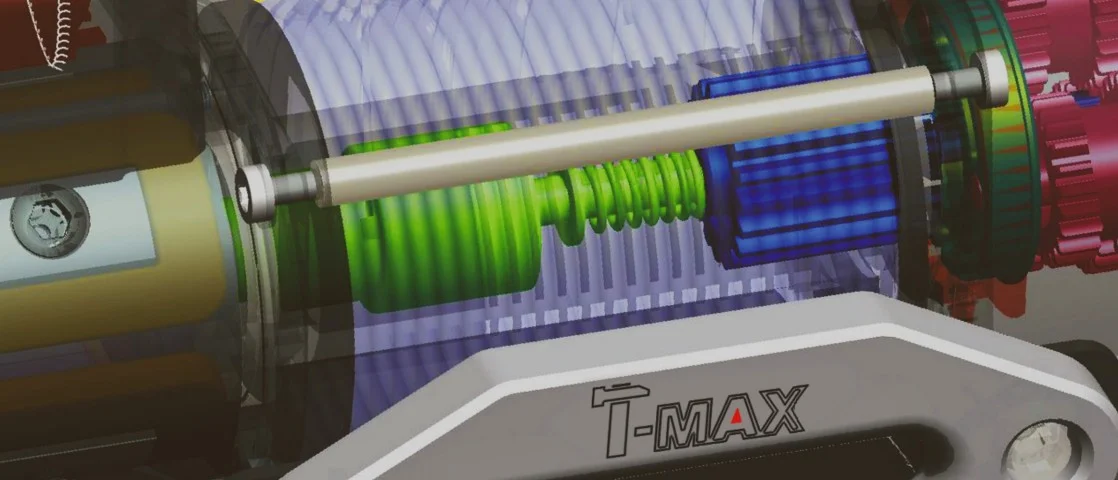

Im Inneren der Winde verbirgt sich modernste innovative Technik, die die überragenden Leistungen der ATW Pro Series-Seilwinden erst ermöglicht. So schützt eine Drehmomentbegrenzung die Winde vor Überlast und der Gefahr von Seilbruch mit gefährlichem Seilschlag, insbesondere bei Winden mit Stahlseil.

Mechanik und Getriebe sind für eine lange Haltbarkeit und einen geringen Wartungsaufwand vollständig abgedichtet. Rollenlager sorgen für einen leichten Lauf, das merkt man gleich beim manuelle Abspulen. Die neue entwickelte Kupplung des Freilaufs lässt sich durch Drehen der rechten, gelben Endkappe bedienen.

Das neue entwickelte und patentierte Bremssystem EBT (Eccentric Block Type) verhindert, dass sich die Seiltrommel beim Winchen erhitzt. Somit kann mit den Winden auch das gegen Überhitzung empfindliche Dyneema-Kunststoffseil genutzt werden.

Die Dyneema®-Windenseile werden aus der stärksten Faser SK-75 hergestellt. Aufgrund der speziellen Befestigung kann die Winde auch mit nur einer Windung auf der Trommel noch mit der angegebenen maximalen Zugkraft genutzt werden. Das polierte Aluminium-Seilfenster (Aluminium Fairlead, AFL) verhindert, dass das Kunststoffseil ausfranst.

Die Winde wird über ein kompaktes Relais einer maximalen Belastbarkeit von 500 Ampere gesteuert. . Silberbeschichtete Relaiskontakte reduzieren Kontaktwiderstand, Spannungsverluste und Temperatur.

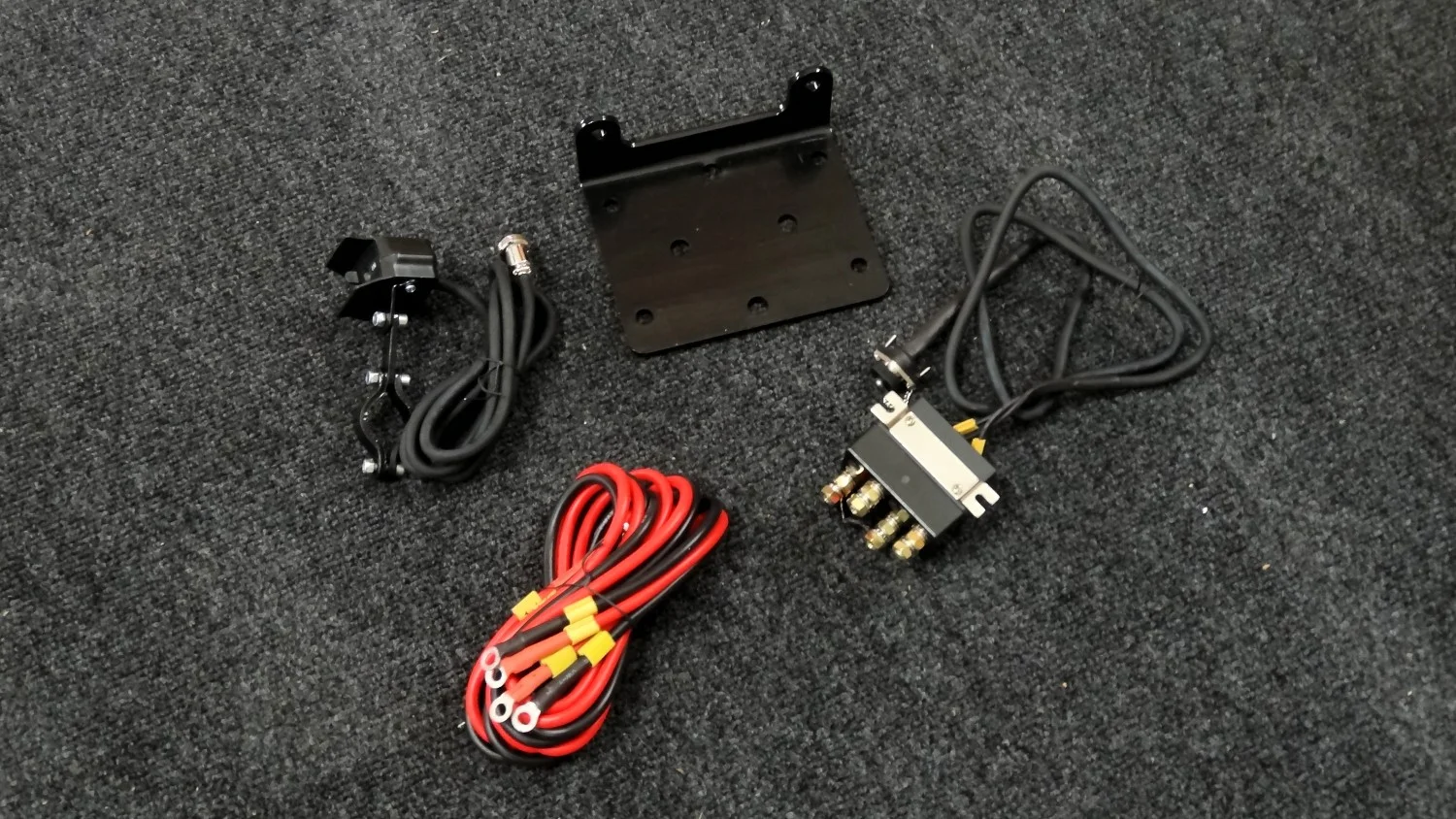

Zur Montage der Winde kommt diese mit einer universellen Montageplatte.


T-MAX ATW Pro Series 2500

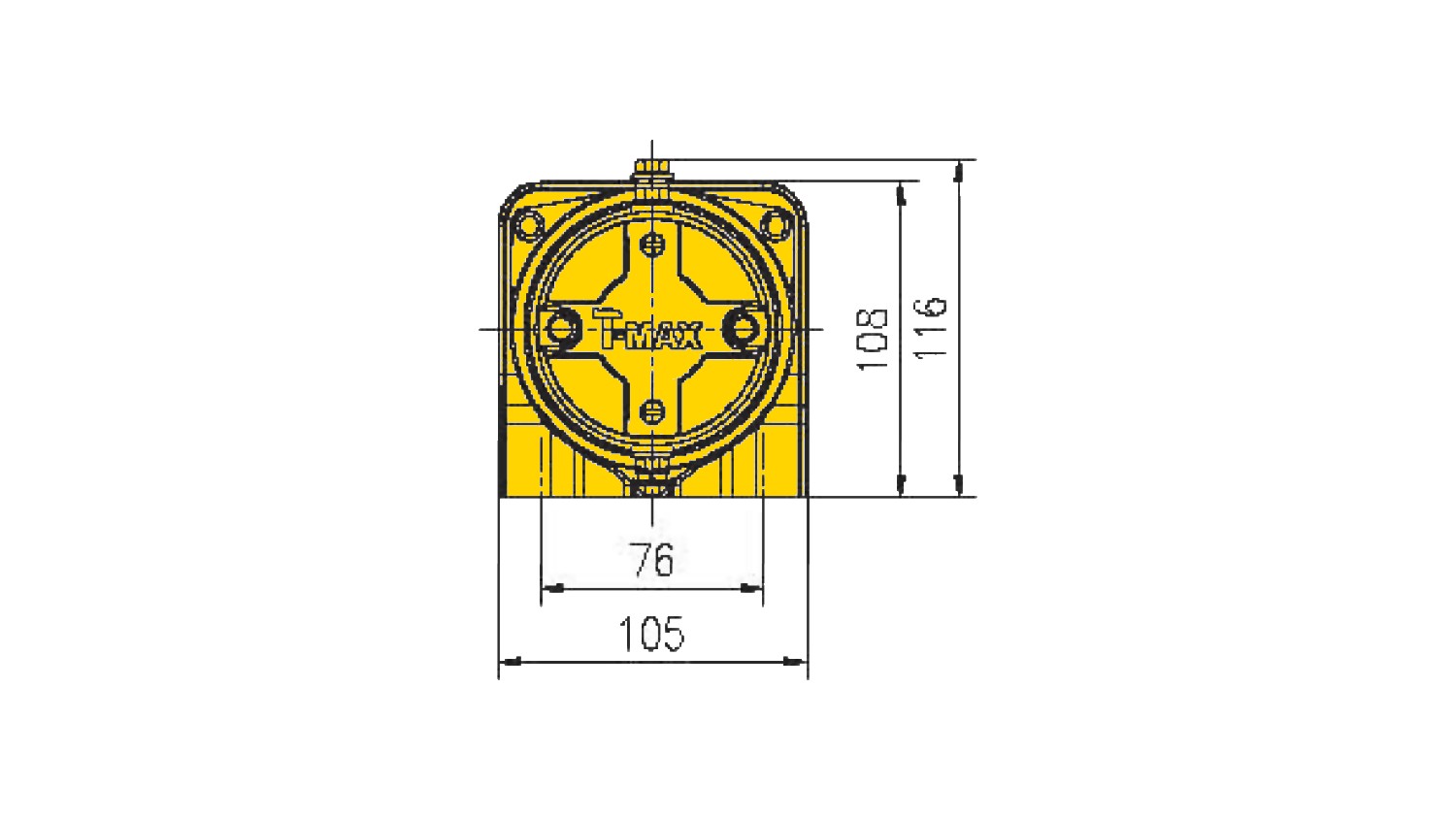

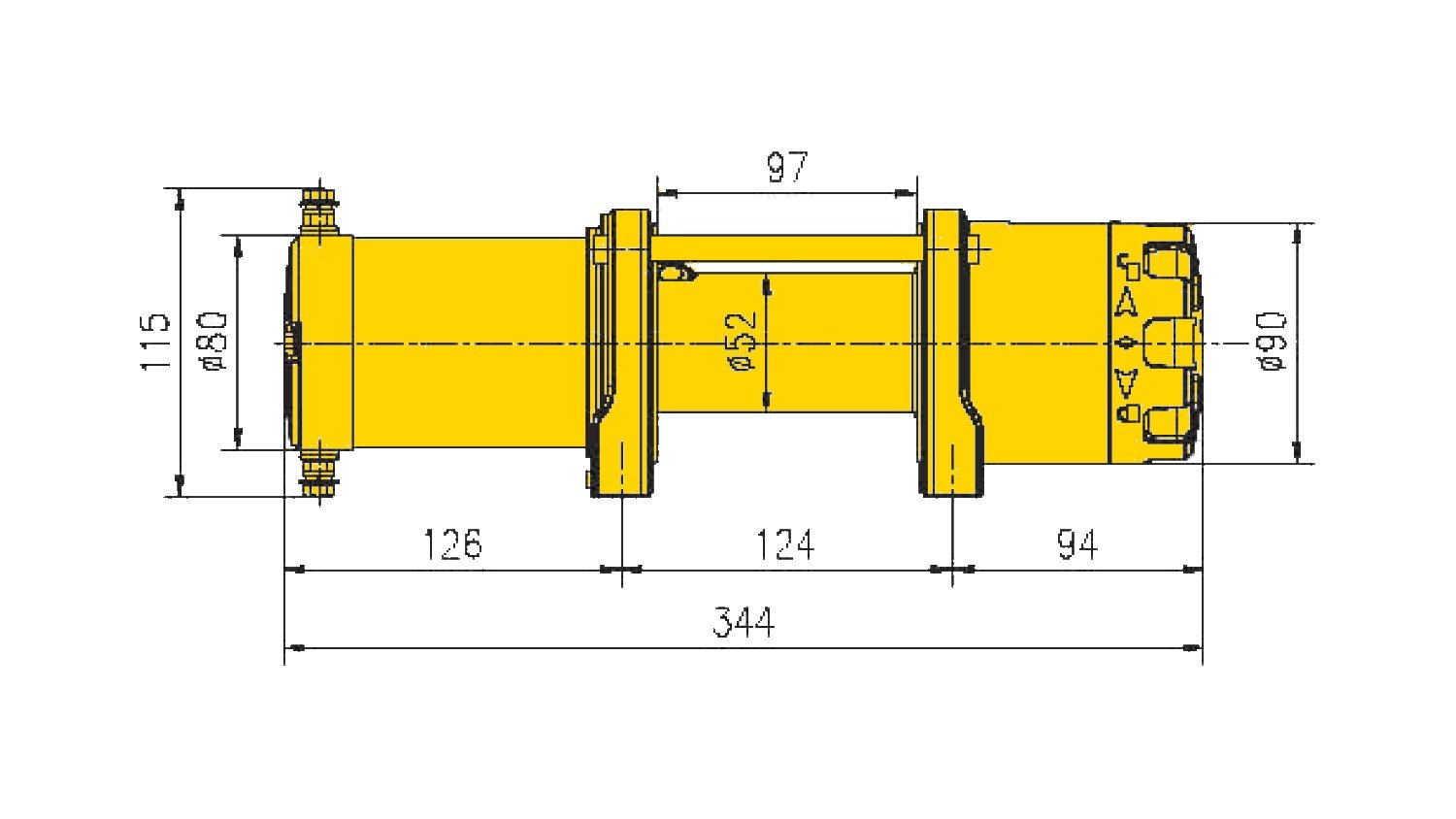

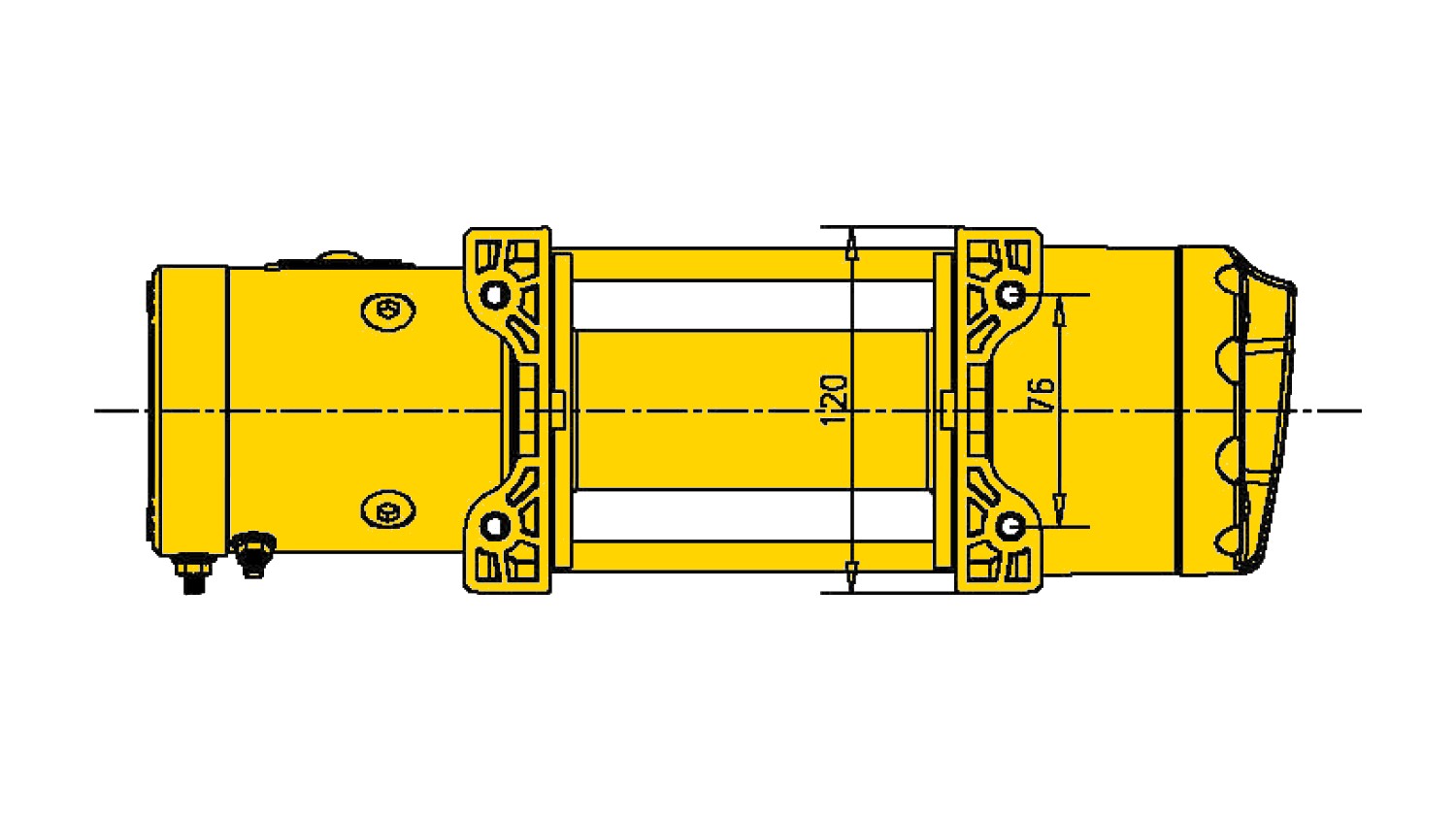

Die ATW Pro 2500  ist mit einem 0,8 PS starken Permanentmagnetmotor ausgerüstet und hat eine Zugkraft von 1.134 kg (2.500 Pfund). Das Planetengetriebe hat eine Übersetzung von 189:1. Die maximale Seilgeschwindigkeit beträgt 6,5 m/min. Größe 344 x 105 x 116 mm. Befestigungsmaß 124 x 76 mm.

Ausführung Stahlseil

Länge 15 m, Durchmesser 4,5 mm, Rollenseilfenster, Gewicht 9 kg

Bestellnummer 7205100

221,00 Euro

Ausführung Kunststoffseil

Länge 15 m, Durchmesser 4,7 mm, Aluminium-Seilfenster, Gewicht 7,5 kg

Bestellnummer 7205110

278,00 Euro

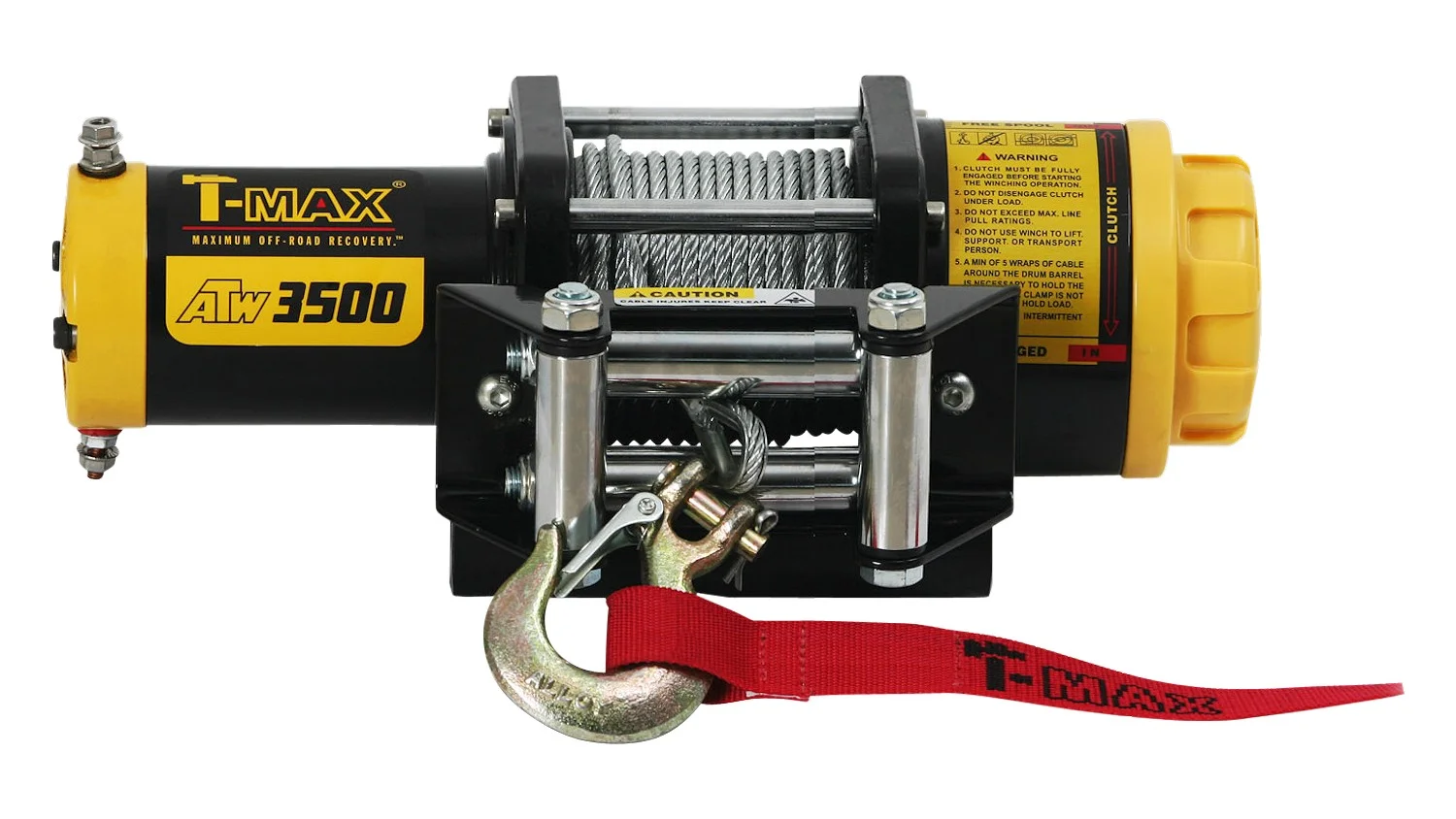

T-MAX ATW Pro Series 3500

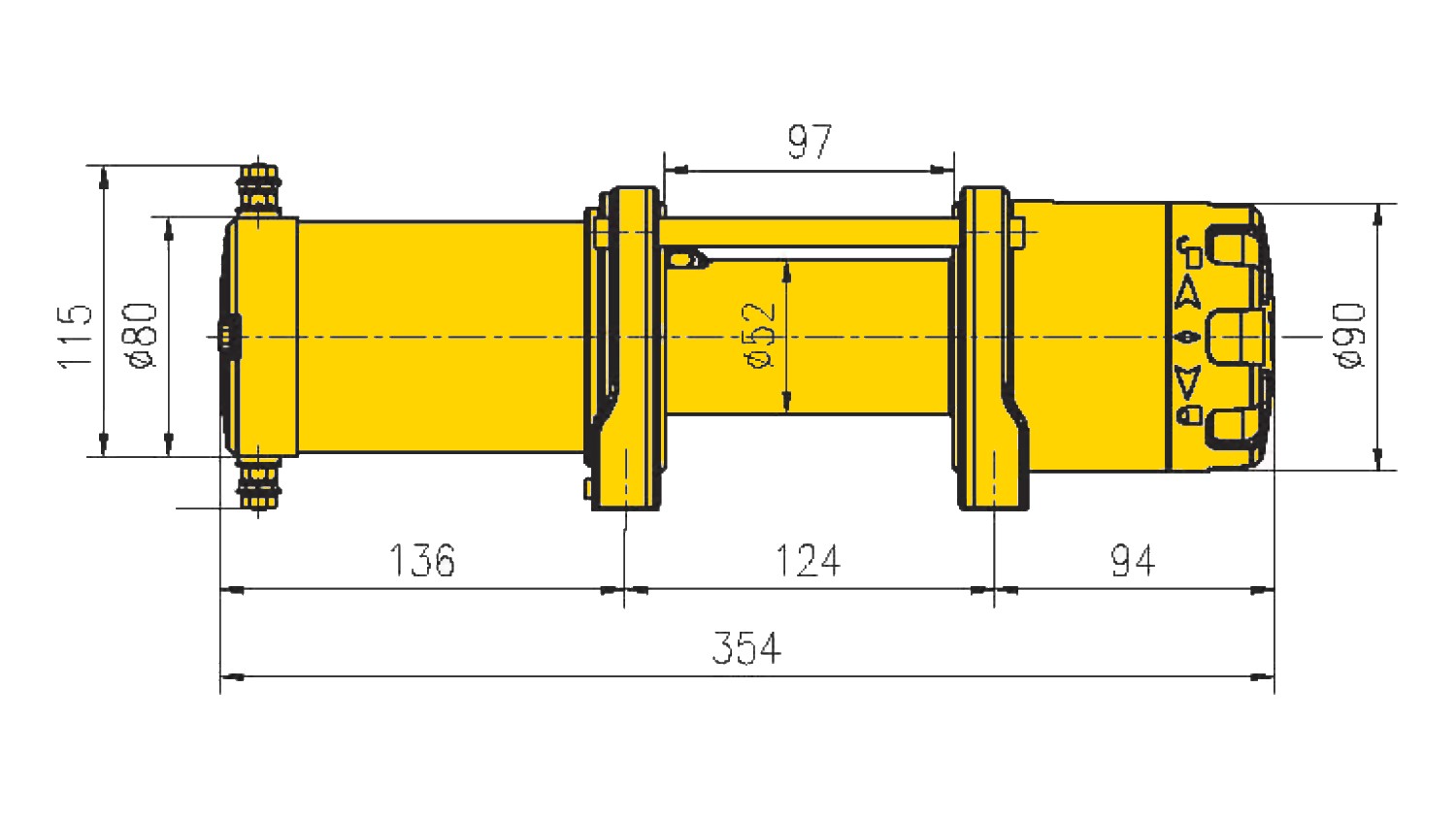

Die ATW Pro 3500  ist mit einem 1,1 PS starken Permanentmagnetmotor ausgerüstet und hat eine Zugkraft von 1.588 kg (3.500 Pfund). Das Planetengetriebe hat eine Übersetzung von 189:1. Die maximale Seilgeschwindigkeit beträgt 6,5 m/min. Größe 354 x 105 x 116 mm. Befestigungsmaß 124 x 76 mm.

Ausführung Stahlseil

Länge 15 m, Durchmesser 4,8 mm, Rollenseilfenster, Gewicht 9,5 kg

Bestellnummer 7207100

245,00 Euro

Ausführung Kunststoffseil

Länge 15 m, Durchmesser 5,5 mm, Aluminium-Seilfenster, Gewicht 8 kg

Bestellnummer 7207110

307,00 Euro

Ausführliche technische Daten zu Seilgeschwindigkeiten, Stromverbrauch, Seillänge pro Lage und Zugkraft finden sich im Katalog.


Weitere Ausführungen

Die Seilwinde ist auch als Modell ATW Pro 4500 mit einem 1,36 PS starken Permanentmagnetmotor und einer Zuglast von 2.041 kg (4.500 Pfund) in der Ausführung Stahlseil (7209300) und Kunststoffseil (7209200) erhältlich.


T-MAX ATW Pro Series 4500/6000

Premium-Seilwinde für ATV, Quad und leichte Offroader

Mit den beiden Winden 4500 und 6000 der ATW Pro Series bietet T-MAX zwei Produkte an, die perfekt auf die Bedürfnisse der Eigentümer großer All Terrain Vehicle ausgelegt sind, egal ob SideBySide, Utility Vehicle oder Quad. Mit einer Zugkraft von bis zu 2.720 kg sind die Winden durchaus auch für kompakte Offroad-PKWs geeignet. Dabei sind sie mit einem Gewicht von, je nach Ausführung 12 bis 16 kg und einer Breite von ca. 38 cm für ihre Leistung äußerst leichtgewichtig und kompakt.

Die Winden sind mit Stahlseil und Rollenseilfenster oder mit einem hochwertigen Dyneema®-Kunststoffseil und Aluminium-Seilfenster lieferbar. Die Bedienung erfolgt über Kabelfernbedienung, die dank mitgelieferter Halterung einfach am Lenker befestigt werden kann. Optional kann per Plug&Play eine komfortable Funkfernbedienung nachgerüstet werden.

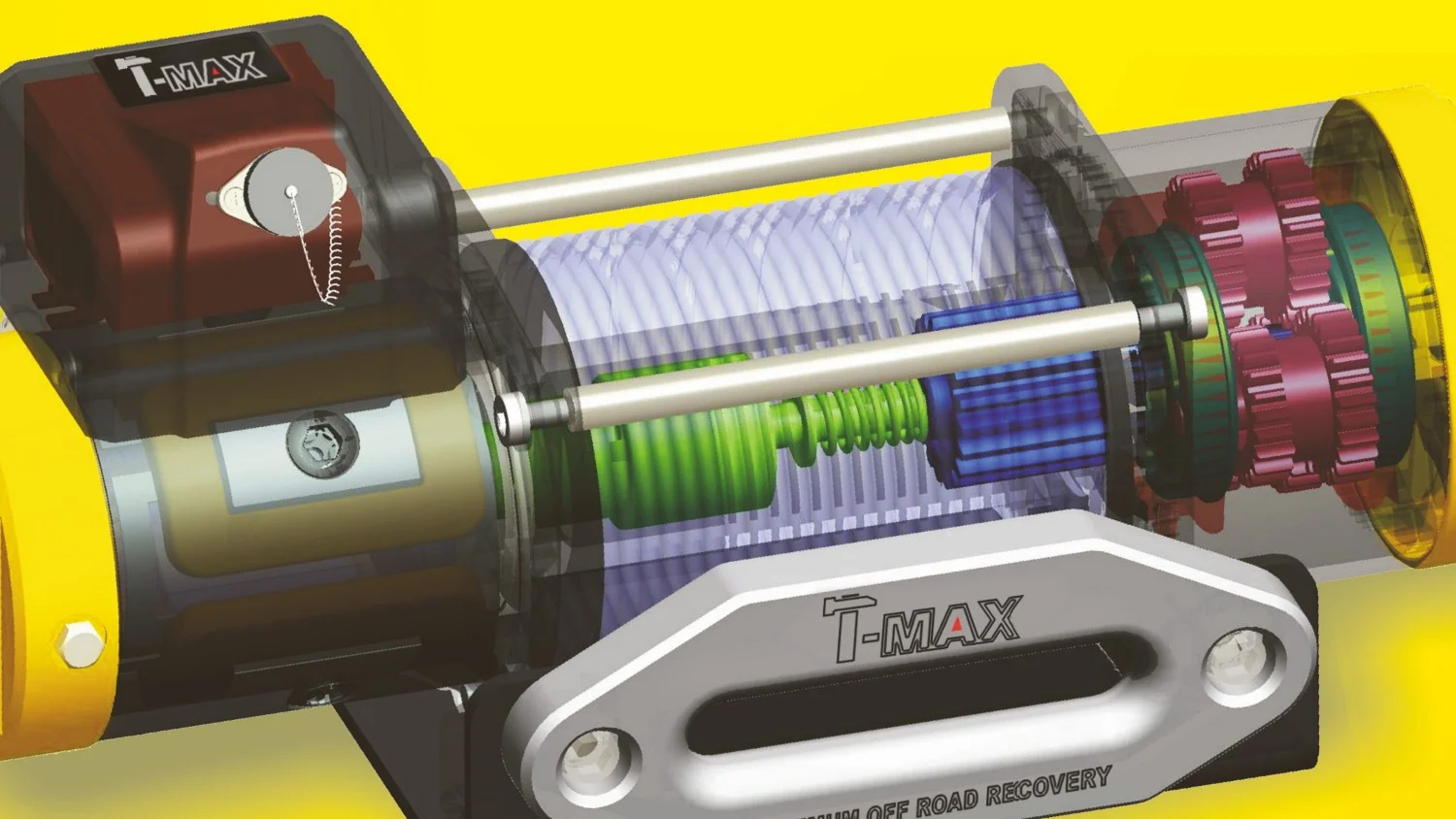

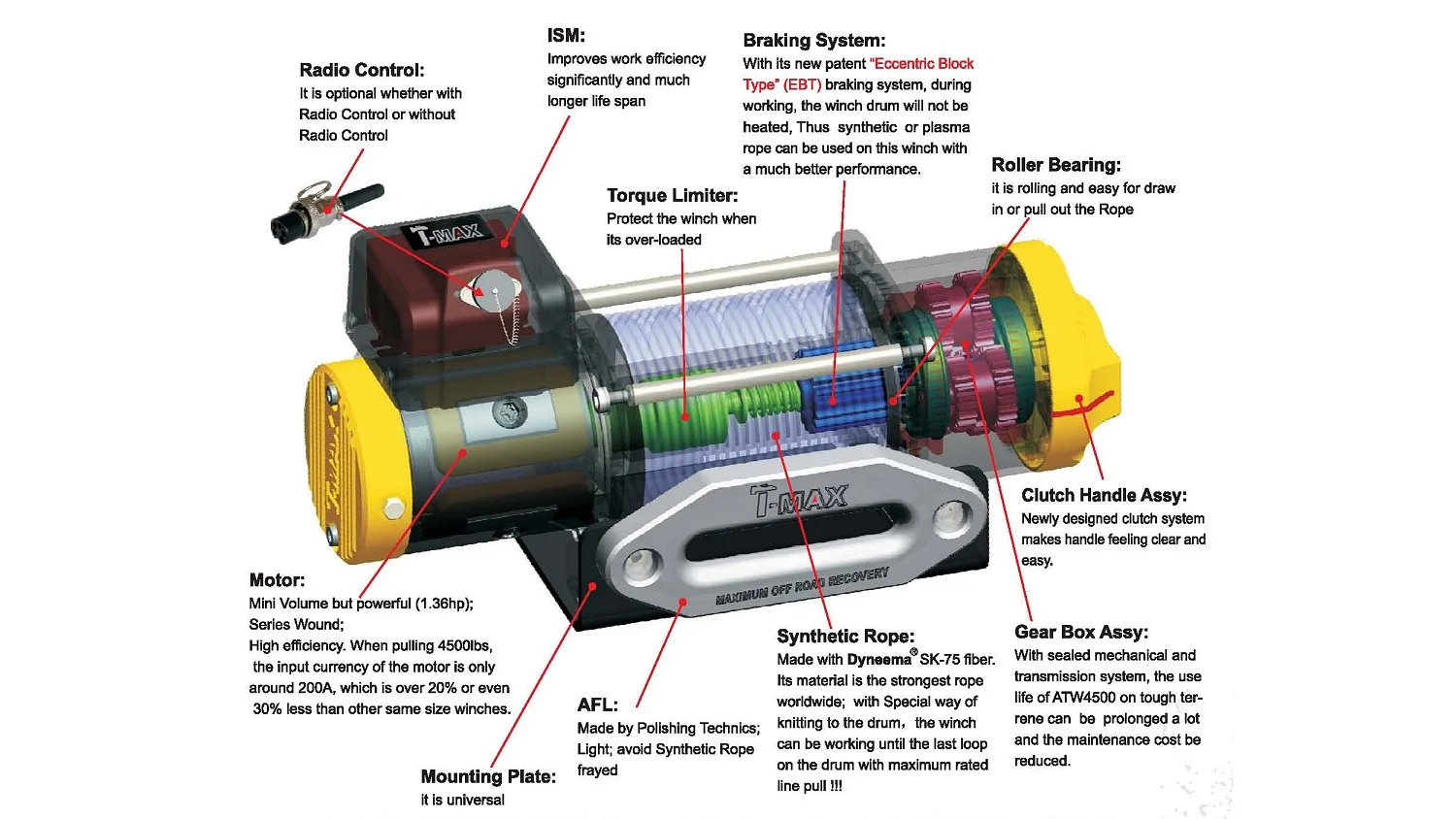

Im Inneren der Winde verbirgt sich modernste innovative Technik, die die überragenden Leistungen der ATW Pro Series-Seilwinden erst ermöglicht. Die hocheffizienten Reihenschlussmotoren (Series Wound) leisten trotz ihrer Kompaktheit erstaunliches und verbrauchen 20 bis 30% weniger Strom als herkömmliche Motoren. Eine Drehmomentbegrenzung schützt die Winde vor Überlast und der Gefahr von Seilbruch mit gefährlichem Seilschlag, insbesondere bei Winden mit Stahlseil.

Mechanik und Getriebe sind für eine lange Haltbarkeit und einen geringen Wartungsaufwand vollständig abgedichtet. Rollenlager sorgen für einen leichten Lauf, das merkt man gleich beim manuelle Abspulen. Die neue entwickelte Kupplung des Freilaufs lässt sich durch Drehen der rechten, gelben Endkappe bedienen. Der kleine Aluminium-Knauf ist abnehmbar.

Das neue entwickelte und patentierte Bremssystem EBT (Eccentric Block Type) verhindert, dass sich die Seiltrommel beim Winchen erhitzt. Somit kann mit den Winden auch das gegen Überhitzung empfindliche Dyneema-Kunststoffseil genutzt werden.

Die Dyneema®-Windenseile werden aus der stärksten Faser SK-75 hergestellt. Aufgrund der speziellen Befestigung kann die Winde auch mit nur einer Windung auf der Trommel noch mit der angegebenen maximalen Zugkraft genutzt werden. Das polierte Aluminium-Seilfenster (Aluminium Fairlead, AFL) verhindert, dass das Kunststoffseil ausfranst.

Die Steuerung der Winde erfolgt über ein vollintegriertes Relais-Modul (ISM, Integrated Solenoid Module). Entwickelt und gefertigt nach militärischen und gewerblichen Anforderungen stellt es den zuverlässigen Betrieb der Seilwinde über viele Jahre sicher. Silberbeschichtete Relaiskontakte reduzieren Kontaktwiderstand, Spannungsverluste und Temperatur. Durch den integrierten Aufbau wird die Anzahl an Bauteilen, Schraubkontakten und Verkabelungen im Vergleich zu einem herkömmlichen Relaiskasten erheblich reduziert und viele Fehlerquellen somit ausgeschlossen. Der Relaiskasten kann direkt über dem Motor mit der Seilwinde verschraubt werden oder am Fahrzeug verbaut werden.

Zur Montage der Winde kommt diese mit einer universellen Montageplatte.


T-MAX ATW Pro Series 4500

Die ATW Pro 4500  ist mit einem 1,36 PS starken Reihenschlussmotor (Series Wound) ausgerüstet und hat eine Zugkraft von 2.041 kg (4.500 Pfund). Das Planetengetriebe hat eine Übersetzung von 189:1. Die maximale Seilgeschwindigkeit beträgt 5,5 m/min. Größe 372 x 120 x 181 mm. Befestigungsmaß 169 x 76 mm.

Ausführung Stahlseil

Länge 18 m, Durchmesser 6,0 mm, Rollenseilfenster, Gewicht 14,5 kg

Bestellnummer 7241100

328,00 Euro

Ausführung Kunststoffseil

Länge 15 m, Durchmesser 6,3 mm, Aluminium-Seilfenster, Gewicht 11,8 kg

Bestellnummer 7241110

402,00 Euro

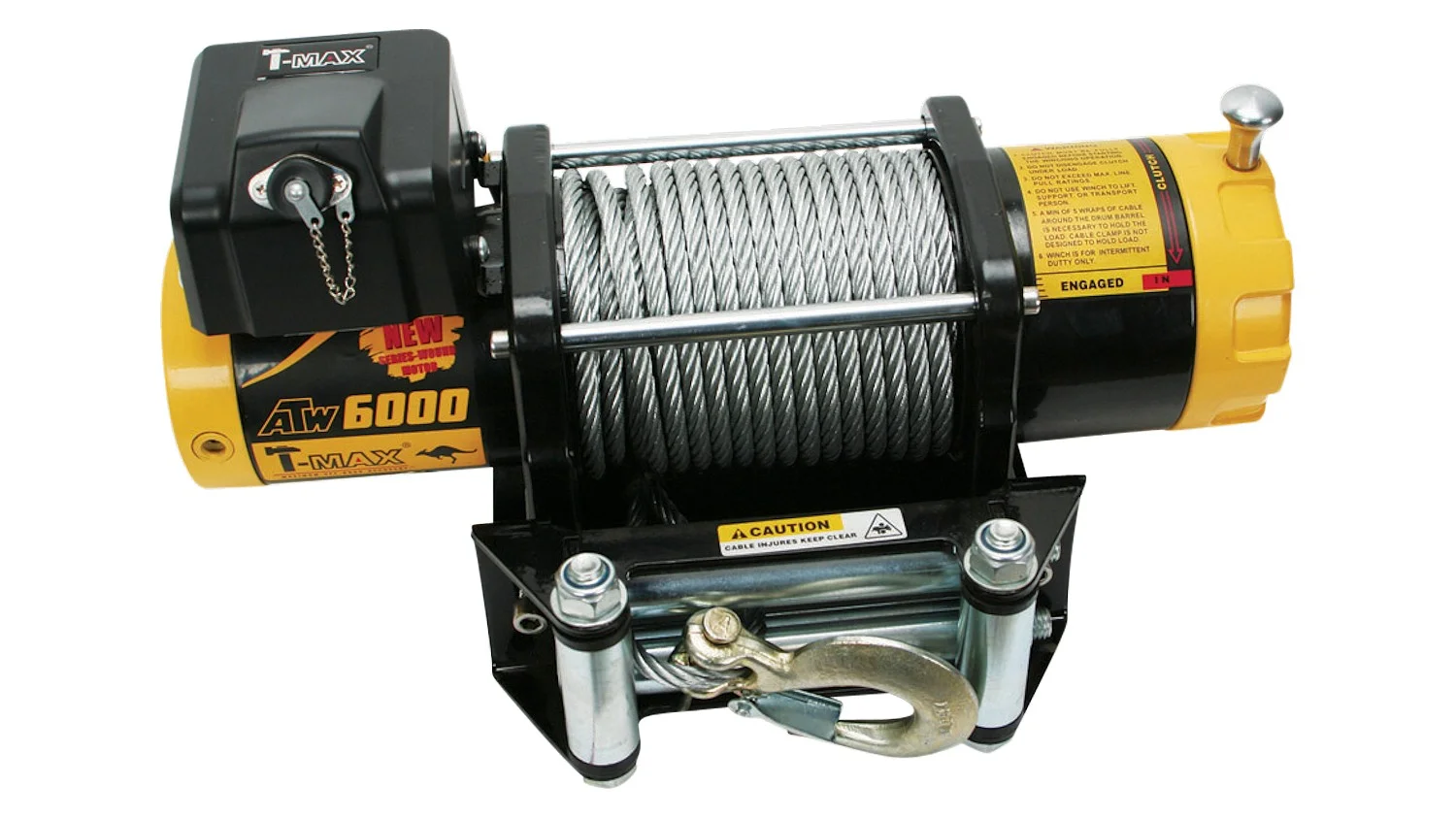

T-MAX ATW Pro Series 6000

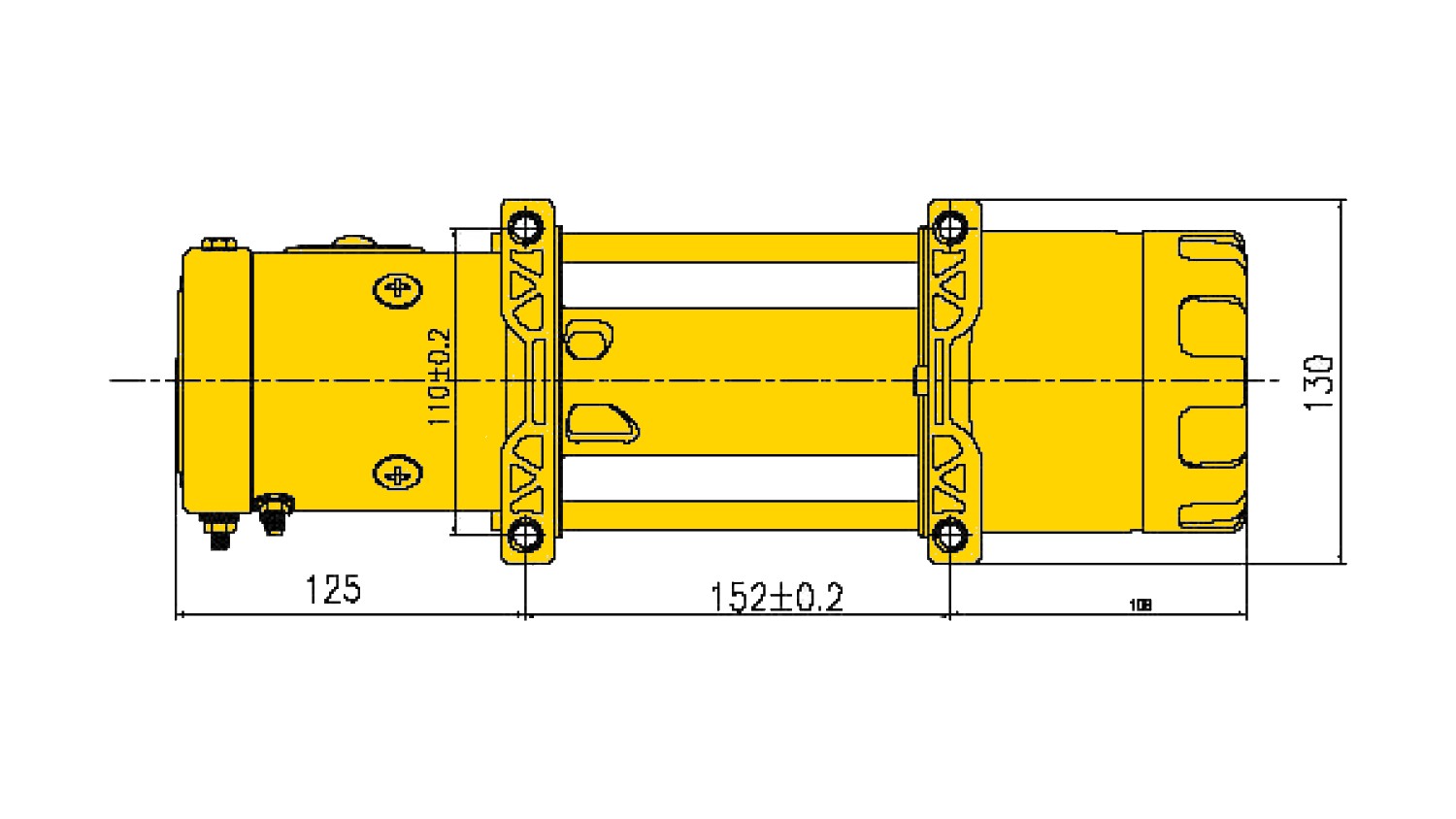

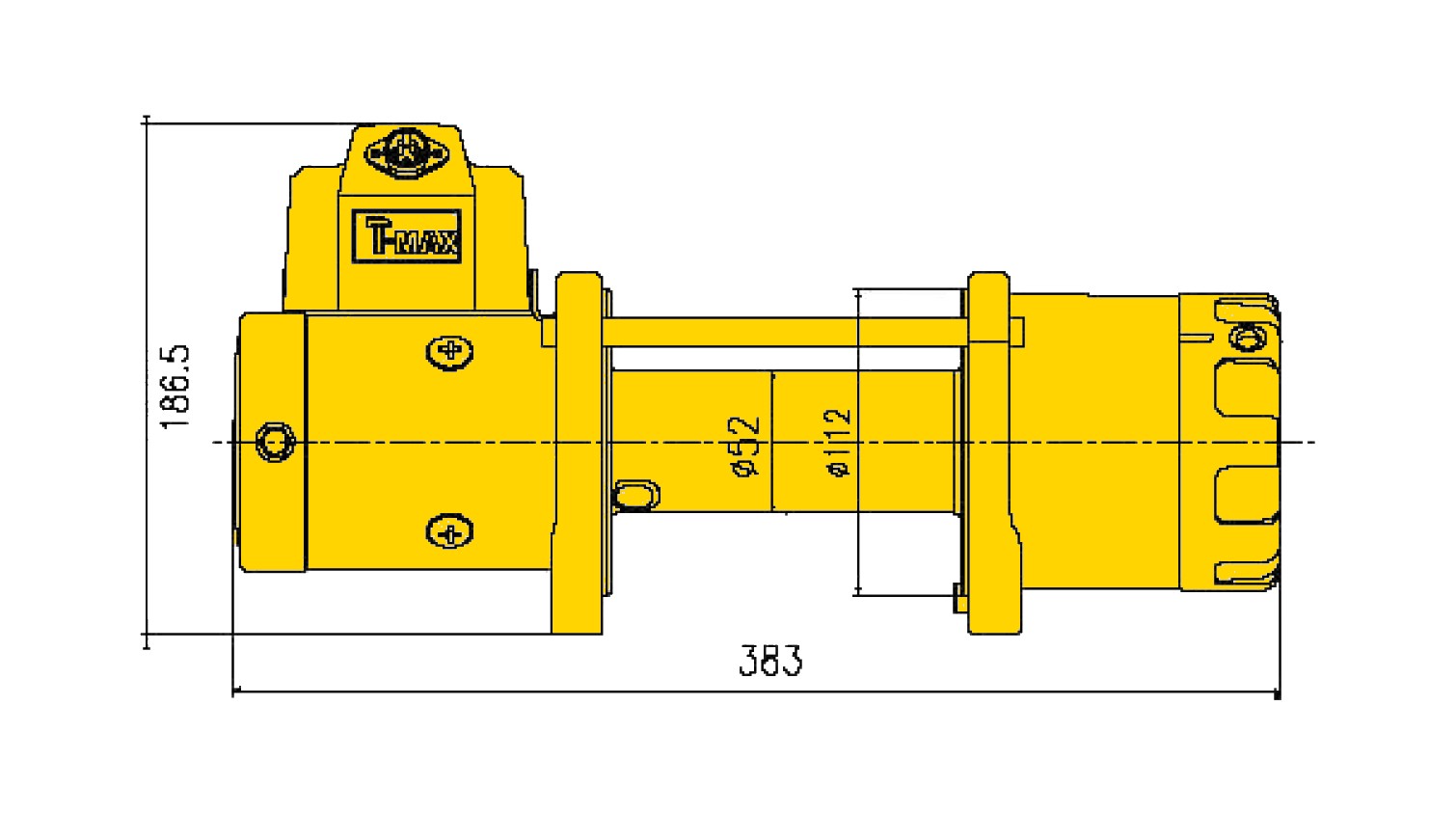

Die ATW Pro 6000  ist mit einem 1,9 PS starken Permanentmagnetmotor ausgerüstet und hat eine Zugkraft von 2.720 kg (6.000 Pfund). Das Planetengetriebe hat eine Übersetzung von 189:1. Die maximale Seilgeschwindigkeit beträgt 6,0 m/min. Größe 383 x 130 x 186 mm. Befestigungsmaß 153 x 110 mm.

Ausführung Stahlseil

Länge 18 m, Durchmesser 6,8 mm, Rollenseilfenster, Gewicht 16 kg

Bestellnummer 7305100

397,00 Euro

Ausführung Kunststoffseil

Länge 15 m, Durchmesser 7,5 mm, Aluminium-Seilfenster, Gewicht 12,5 kg

Bestellnummer 7305110

523,00 Euro

Ausführliche technische Daten zu Seilgeschwindigkeiten, Stromverbrauch, Seillänge pro Lage und Zugkraft finden sich im Katalog.


Weitere Ausführungen

Die Seilwinde sind auch mit integrierter Funkfernsteuerung erhältlich: 7241101 (4500 Stahlseil), 7241111 (4500 Kunststoffseil), 7305101 (6000 Stahlseil) und 7305111 (6000 Kunststoffseil).
